低速高柔性拖鏈電纜
2016-3-28 11:48:25點擊：
彩色標識/數字標識 pvc 控制電纜
擠壓式外護套
導體絞合節距小，柔性更高
根據客戶使用環境不同適配不同的電纜，例如，耐油，戶外使用等
適用于受到中等機械負載的干燥或潮濕的空間
適用于低速移動使用以及無拉伸負載時自由、非連續性往復移動的偶爾彎曲場合。

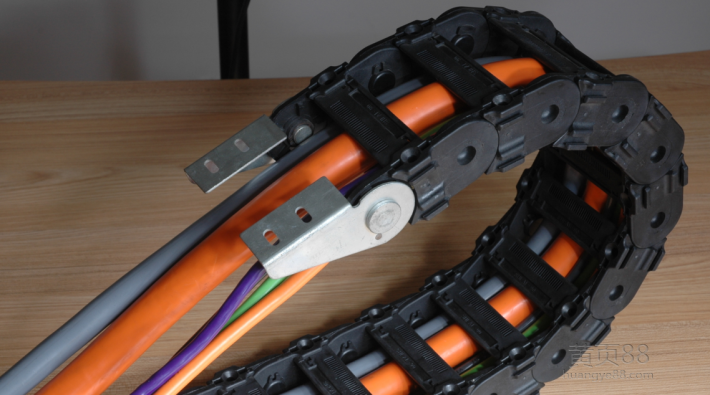

整圖展示
電纜規格
物料編號 芯線數和導體標稱截面 mm2 外徑 mm
G100.050.02 2 X 0,5 4,8
G100.050.03 3 G 0,5 5,1
G100.050.03 3 X 0,5 5,1
G100.050.04 4 G 0,5 5,7
G100.050.04 4 X 0,5 5,7
G100.050.24 24 G 0,5 12,4
G100.100.06 6 G 1,0 8.0
G100.100.07 7 G 1,0 8.0 因篇幅所限，以上規格型號未完全列出，如有需要請咨詢我們的電纜工程師或索取產品手冊
注意事項
1. 拖鏈系統的選擇必須符合電纜所需的條件。
備注：建議盡可能避免采用多層結構，即多于 25 芯的電纜，必要時可以將所需的芯線數分成若干電纜。
2. 必須注意電纜的最小允許彎曲半徑。（有關信息可咨詢我們的電纜工程師）。
3.電纜必須松散地并排敷設在拖鏈支架中。盡可能分開排列。用隔片分開或穿入支架空檔的分離孔洞中。在拖鏈中電纜間的空隙至少應為電纜直徑的 10％。應避免不用隔套將一條電纜排列在另一條之上。
注：對于垂直懸掛的拖鏈，其支架中必須具有更多的自由空間，因為電纜在操作中會拉長。經過短時間的操作后，必須檢查電纜的長度，如有必要，可以進行修正。
4. 拖鏈中的電纜不得固定或捆在一起。
5. 拖鏈的兩端都必須安裝電纜固定件。對于頂部拖鏈槽貼在底部拖鏈槽之上的長拖鏈，只在拖動端安裝固定件。電纜固定點不能移動。從彎曲曲線的端點到固定件的距離應盡可能大。
6. 請確保電纜在彎曲半徑內完全自由移動，即不作強迫移動，這樣電纜彼此間或與導向裝置之間可以相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在強力移動后進行。
7. 如果拖鏈折斷，則其電纜也需更換，因為過度拉伸造成的損壞是無法避免的。
8. 在臥式鋪設的上分支會疊加且滑移在下分支上的情況下，電纜重力在鏈橋內能否均勻分布對于電纜使用壽命具有重要的意義，原因是如果重力負荷偏向于任一側都可能造成上分支扭絞或翹起，并進而妨礙上分支與下分支上的平行滑移。如忽視該指引，可嚴重影響整個拖鏈結構的使用壽命。
9. 能源牽引鏈必須符合牽引鏈制造商的現行有效規章，且須按實際用途來選用、安裝、保養和維護。對于臨界的應用情況，例如應用于很高的加速度（大于 10 m/s2）下，建議盡早求助于我們的電纜工程師。
